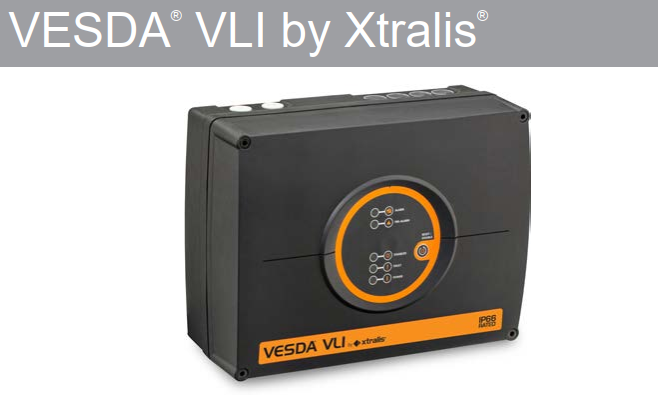

VESDA VLI của Xtralis là thiết bị hút khói cảnh báo sớm đầu tiên trong ngành hệ thống phát hiện sớm (ASD), được thiết kế để bảo vệ các ứng dụng công nghiệp và trong môi trường khắc nghiệt. Với phạm vi bảo vệ lên tới 2000 m2 (21.520 sq. ft.).

Tuổi thọ cao, công nghệ thông minh, an toàn
Bộ điều khiển báo cháy sớm VLI kết hợp bộ lọc thông minh với rào cản không khí sạch tiên tiến để bảo vệ quang học cho phép sử dụng phát hiện tuyệt đối và tuổi thọ buồng phát hiện dài mà không cần hiệu chuẩn lại.
Bộ lọc thông minh:
• Giảm mức độ ô nhiễm trong mẫu không khí trước khi đưa vào thiết bị phát hiện buồng, giúp kéo dài đáng kể tuổi thọ hoạt động của máy dò trong môi trường khắc nghiệt và ô nhiễm.
• Được giám sát đầy đủ, cung cấp độ nhạy nhất quán trên toàn bộ tuổi thọ hoạt động của máy dò

Lắp đặt, vận hành và vận hành
Bộ điều khiển VLI có vỏ bọc chắc chắn với tiêu chuẩn chống nước IP66, để bảo vệ hoàn toàn chống lại sự xâm nhập của bụi và tia nước mạnh từ mọi hướng. Trong phần lớn các ứng dụng công nghiệp, đặc biệt là trong môi trường khắc nghiệt, điều này giúp loại bỏ nhu cầu sử dụng thêm vỏ hộp IP ngoài trời đắt tiền, do đó đơn giản hóa và giảm chi phí lắp đặt.
Bộ điều kihển VLI được trang bị một máy hút mạnh mẽ cung cấp tổng chiều dài ống 360 m (1181 ft). Nó được hỗ trợ đầy đủ bởi Xtralis ASPIRE.
Các ứng dụng phần mềm VSC và VSM4 hỗ trợ mạng lưới đường ống dễ dàng thiết kế, vận hành và bảo trì hệ thống cùng với khả năng tương thích với các cài đặt VESDA hiện có.
Trợ lý vận hành AutoLearn™ giúp giảm thời gian thiết lập và đảm bảo ngưỡng cảnh báo và lưu lượng tối ưu trong nhiều môi trường.
Bộ điều khiển VLI vốn ít bị cảnh báo phiền toái hơn do bộ lọc thông minh, bẫy xơ vải, đầu dò lấy mẫu phụ và bộ lọc thứ cấp. Đã ghép nối với thiết kế mô-đun, VLI mang lại tổng chi phí sở hữu thấp hơn trong suốt vòng đời của sản phẩm

Hệ thống hoạt động như thế nào
Không khí liên tục được hút qua mạng lưới đường ống và vào máy dò VLI bằng cách máy hút hiệu quả cao. Mẫu không khí đi qua bốn (4) bộ siêu âm cảm biến lưu lượng trước khi được đưa qua Bộ lọc thông minh. Người thông minh Bộ lọc kết hợp một sự sắp xếp phân chia dòng chảy sáng tạo trong đó kích thước nhỏ hơn phần chưa được lọc được đưa qua một bộ cảm biến lưu lượng siêu âm khác và phần lớn mẫu đi qua môi trường lọc HEPA. Cái này sắp xếp làm giảm đáng kể lượng chất gây ô nhiễm xâm nhập vào máy hút và buồng phát hiện, do đó kéo dài tuổi thọ của máy dò.
Tải bộ lọc được theo dõi liên tục cho phép máy dò duy trì độ nhạy một cách “thông minh”, từ đó đảm bảo tính nhất quán và đáng tin cậy hoạt động theo thời gian. Điều này đạt được bằng cách so sánh các bài đọc từ bốn (4) bộ cảm biến lưu lượng siêu âm ở đầu vào không khí của máy dò để ghi số liệu từ đó trong đường dẫn không được lọc và đo sự phân chia tỷ lệ luồng khí như tải bộ lọc thay đổi
Các phần đã lọc và chưa lọc sẽ được kết hợp lại khi chúng thoát khỏi Thông minh Lọc. Một phần của mẫu không khí tái tổ hợp sau đó được đưa qua đầu dò lấy mẫu phụ (bộ tách quán tính) và bộ lọc thứ cấp. Điều này đảm bảo các hạt bụi lớn hơn ít có khả năng đi qua đầu dò và sắp xếp bộ lọc, do đó chúng bị cạn kiệt khỏi máy dò. Cái này cấu hình giảm thiểu các cảnh báo phiền toái do các hạt bụi lớn hơn và kéo dài tuổi thọ buồng phát hiện. Bộ lọc thứ ba trong buồng phát hiện lắp ráp mang lại một rào cản không khí sạch để bảo vệ các bề mặt quang học khỏi ô nhiễm, kéo dài hơn nữa tuổi thọ của máy dò và đảm bảo tuyệt đối sự định cỡ
Bộ điều khiển VLI sử dụng nguồn sáng laser ổn định, hiệu quả cao và cấu hình cảm biến độc đáo để đạt được phản ứng tối ưu cho nhiều loại các loại khói. Sự hiện diện của khói trong buồng phát hiện tạo ra ánh sáng tán xạ được phát hiện bởi mạch cảm biến rất nhạy và sau đó chuyển thành tín hiệu báo động
Trạng thái của máy dò, tất cả các cảnh báo, sự kiện dịch vụ và lỗi đều được theo dõi và ghi lại với dấu thời gian và ngày tháng. Báo cáo trạng thái có thể được truyền qua đầu ra rơle và trên VESDAnet (chỉ phiên bản VN)

Clean Air Zero
Clean Air Zero là tính năng VLI do người dùng khởi tạo nhằm mang lại sự nhất quán phát hiện tuyệt đối theo thời gian và cũng bảo vệ chống lại các báo động phiền toái.
Điều này đạt được bằng cách đưa không khí sạch vào buồng phát hiện và lấy số liệu tham khảo của nền buồng. Cách đọc này sau đó là bù đắp vào nền môi trường thực tế để duy trì sự nhất quán phát hiện khói tuyệt đối.

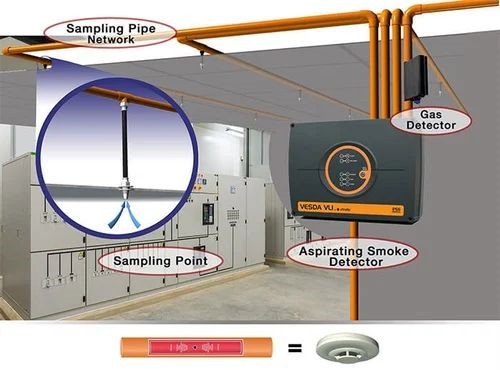

Sơ Đồ Nguyên Lý Kết Nối

Các Thông Số Tính Năng Kỹ Thuật
• Phù hợp Class 1 Division 2 - Nhóm A,B,C & D
• Phạm bảo vệ lên tới 2000 m2 (21,520 sq. ft.)
• Mở rộng lên tới 4 ống đầu vào
• Tổng chiều dài lên tới 360 m (1181 ft)
• Hiển thị 5 mức trạng thái độ nhạy cao
• Phát hiện khói tuyệt đối mạnh mẽ
• Bộ lọc thông minh
• Đầu dò lấy mẫu phụ
• Bộ lọc thứ cấp
• Bảo vệ quang học
• Tính năng Instant Fault Finder™
• Tính năng AutoLearn™ Smoke
• Tính năng AutoLearn™ Flow
• Giám sát đường dẫn khí
• 5 Rơ-le (Fire, Fault & Configurable)
• Cấu hình Rơ-le latching hoặc nonlatching
• Cảm biến dòng chảy Ultrasonic
• Hỗ trợ phần mềm của Xtralis VSC, Xtralis VSM4 & ASPIRE
• Hộp bảo vệ IP66
• Dễ dàng lắp đặt với khung thép hỗ trợ
• Có bộ phận có thể lắp đặt hoặc thay thế theo cơ chế Mô-đun

Danh Sách Tiêu Chuẩn & Chứng Nhận (Listings / Approvals)

• UL
• ULC
• FM
• ActivFire
• CE
• LPCB
• NF
• SIL 2 as per IEC 61508
• EN 54-20-

• Class A (24 holes / Alert = 0.06% obs/m)
• Class B (28 holes / Fire-1 = 0.15% obs/m)
• Class C (60 holes / Fire-1 = 0.15% obs/m)

Việc phân loại bất kỳ cấu hình nào được xác định bằng cách dùng ASPIRE.
